根據客戶需要訂制非標特殊二次包絡減速機，中心距440mm，蝸輪采用10-1錫青銅，蝸桿采用高級合金鋼，齒部經離子氮化熱處理，齒部硬度高可達HRC56，精度高，耐磨性強。該減速機應用于冶金行業軋機壓下裝置。

二次包絡環面蝸輪蝸桿減速機，A440mm

A440軋機壓下專用非標二次包絡蝸輪蝸桿減速機內部采用平面二次包絡環面蝸桿傳動技術，該蝸輪蝸桿具有以下優點：

?節能降耗

?使用壽命長

?承載能力強

?接觸齒數多

?結構緊湊合理

?噪音低平穩嚙合

?高質量材質及熱處理方法

產品特點介紹

平面二次包絡環面蝸桿傳動是一種新型蝸桿傳動裝置，榮獲國家二等發明獎。平面二次包絡蝸桿副是以一個平面為母面，通過相對圓周運動，包絡出環面蝸桿的齒面，然后再以蝸桿的齒面為母面，通過相對運動包絡出蝸輪的齒面而形成的（圖一）。用這種方法加工出的平面二次包絡蝸桿副，具有以下特征：

?蝸桿采用合金鋼40Cr、42CrMo、38CrMoAl調質及離子氮化處理，齒面經硬化處理后，精確磨制而成，齒面硬度高（HRC≥58）粗糙度低（Ra≥0.8）齒形精度高，表面光滑。

?蝸桿與蝸輪的嚙合為多齒接觸，齒面接觸面積大，并且有瞬時雙線接觸，接觸線總長度長，齒面接觸區可達70%以上（圖二）

?因蝸桿為環面蝸桿，與蝸輪同時嚙合齒數多。

?加工過程與成形原理吻合度高，傳動精度高。

?嚙合面的綜合曲率半徑大。

?接觸線與相對速度方向夾角大，嚙合中容易 形成動壓油膜及保持性好，減少齒面磨損（圖三）。

?蝸輪采用錫青銅ZCuSn10Pb1離心澆鑄，耐磨損。

?綜上，平面二次包絡環面蝸桿副和普通蝸桿副相比，承載能力大，傳動效率高，使用壽命長。

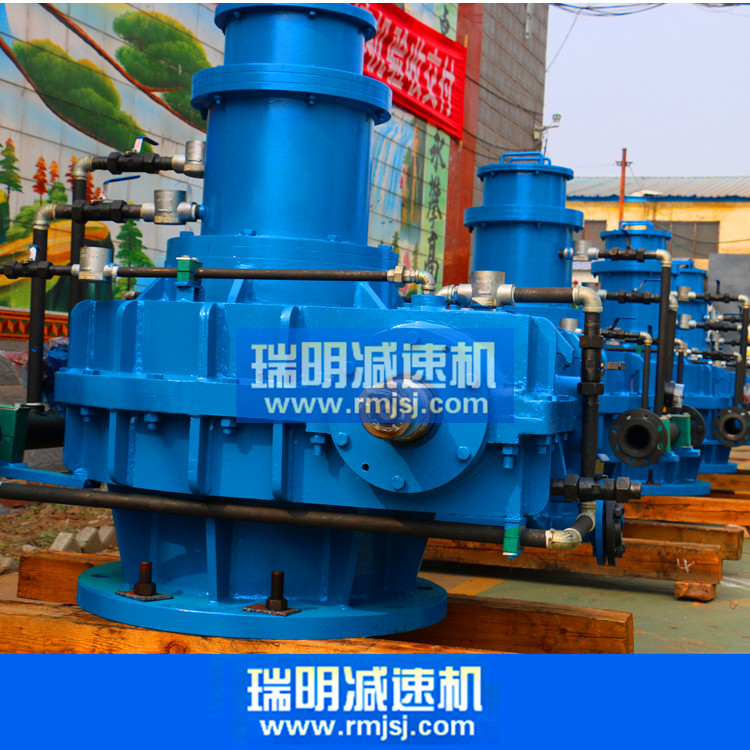

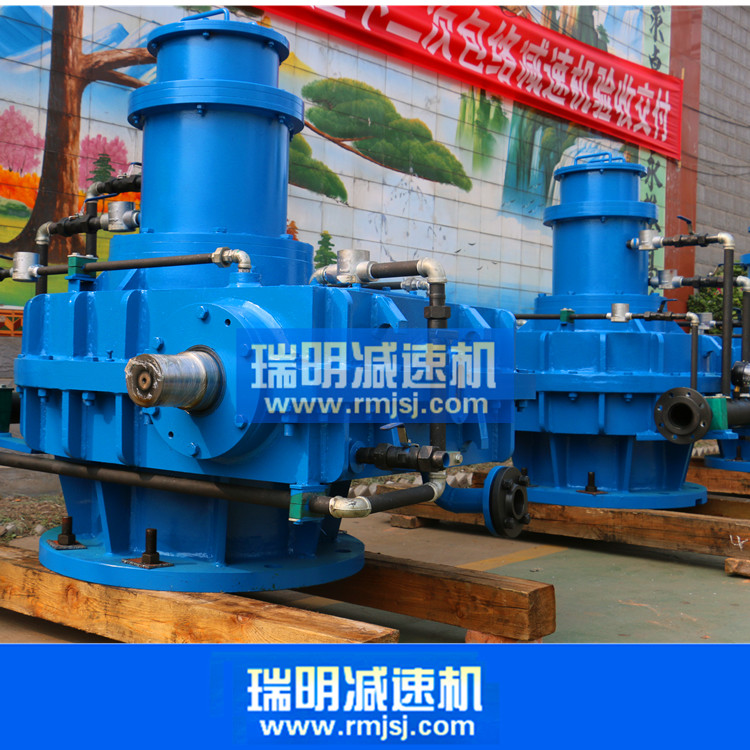

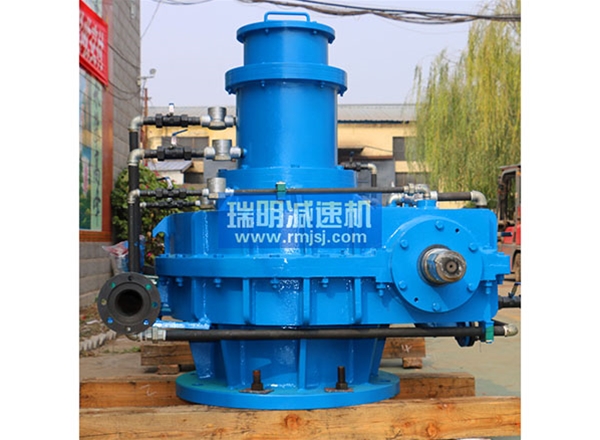

A440軋機壓下專用非標二次包絡蝸輪蝸桿減速機
